Hangszóró paraméterek magyarázata — amit minden DIY építőnek tudnia kell
Ha valaha böngészted már egy hangszóró adatlapját, biztosan találkoztál számok és betűk végtelen sorával: Fs = 32 Hz, Qts = 0.38, Vas = 48 liter, Xmax = 9 mm, BL = 11.2 T·m. Ezek nem véletlenszerű mérőszámok — mindegyik pontosan leírja, hogyan viselkedik a hangszóró, mire alkalmas, és milyen dobozba érdemes építeni. Ha ezeket nem érted, akkor az alkatrészvásárlás szerencsejáték. Ha érted, akkor a hangfaltervezés kiszámítható mérnöki feladat lesz.
Ez a cikk két szinten szól hozzád: ha most ismerkedsz a témával, a bevezető részek közérthetőek lesznek; ha haladó vagy, a technikai részletek és összefüggések számodra is újat mondhatnak.
Miért fontosak egyáltalán a paraméterek?
Egy hangszóró mechanikus-elektromos-akusztikai rendszer. Ahogy egy autómotor is rendelkezik specifikációkkal — lökettérfogat, forgatónyomaték, sűrítési arány — egy hangszórónak is van saját "lelke", amit a Thiele–Small paraméterek írnak le. Ezeket Albert Neville Thiele és Richard H. Small dolgozta ki az 1970-es évek elején, és azóta az ipar egységes mércéje lettek.
A Thiele–Small paraméterek (röviden: T/S paraméterek) nem csupán gyártói specifikációk — szimulációs szoftverek (WinISD, VituixCAD, BassBox) ezekre építik a dobozszámítást. Pontosan ezért nem mindegy, honnan veszed a paramétereket: a gyártói adatlap és a valóság között néha jelentős különbség van, ezért a komolyan vevők mindig saját mérésből dolgoznak.
Az alapparaméterek — részletesen
Fs — szabad levegős rezonanciafrekvencia
Az Fs (Free-air resonance) azt a frekvenciát jelöli, amelyen a hangszóró membrán-tekercs-rugó rendszere szabadon, doboz nélkül rezonál. Gondolj rá úgy, mint egy rugó természetes rezgési frekvenciájára: ha meglökod, ezen a frekvencián fog rezegni legjobban.
Tipikus értékek:
- Mélysugárzók (woofer): 20–60 Hz
- Közép-mélysugárzók: 60–150 Hz
- Középsugárzók: 150–400 Hz
- Magassugárzók (tweeter): 500–2000 Hz
Miért fontos? Alapszabály: a dobozban erősített hangszóró effektív üzemi tartományát általában az Fs felett érdemes elkezdeni. Egy 35 Hz-es Fs-ű mélysugárzót nincs értelme 25 Hz-ig hajszolni zárt dobozban — a torzítás megnő, az Xmax-ot eléred, mielőtt érdemi hangnyomást kapnál.
Qts, Qes, Qms — csillapítási tényezők
Ez a három paraméter együtt írja le, hogy a rezonanciafrekvencián mennyire "laza" vagy "feszes" a rendszer. Matematikai értelemben minőségi faktorok (Q = quality factor), ahol a magasabb szám kevesebb csillapítást jelent.
Qms (mechanikus Q): a mechanikus veszteségek (rugó, belső súrlódás) által meghatározott csillapítás. Tipikusan 2–10 közötti érték. Magas Qms = kis mechanikus veszteség = "rugalmas" membrán.
Qes (elektromos Q): a tekercs és a mágnes által alkotott elektromágneses fékezőerő okozta csillapítás. Minél erősebb a mágnes és minél kisebb az impedancia, annál alacsonyabb a Qes.
Qts (összes Q): az előző kettő kombinációja, a képlet: Qts = (Qms × Qes) / (Qms + Qes)
A Qts az a paraméter, amit a dobozszámításnál közvetlenül felhasználsz:
| Qts érték | Gyors iránymutatás (heurisztika) |
|---|---|
| < 0.30 | Nyitott hátú konstrukció (open baffle) gyakran szóba jön |
| 0.30–0.40 | Bassreflex és zárt doboz is reális — szimuláció dönt |
| 0.40–0.50 | Zárt doboz gyakori; reflex továbbra is lehetséges |
| 0.50–0.70 | Zárt doboz (tipikusan nagyobb térfogattal) vagy nyitott baffle / dipól — a reflex hangolása gyakran érzékeny |
| > 0.70 | Tipikusan zárt vagy nyitott hát (OB); bassreflex ritkán első választás (részletek a bassreflex cikkben) |
Ez természetesen leegyszerűsítés — a Qts–Vas–Fs háromszög együtt határozza meg az ideális dobozkarakterisztikát, de a Qts az egyik legjobb gyors szűrő az alkalmazhatóság megítélésekor.
Isobarikus elrendezésről: ez nem Qts-alapú „doboztípus”. Célja, hogy két, egymáshoz kötött mélysugárzóval az effektív Vas nagyjából fele legyen, így kisebb dobozban is ugyanaz a hangszóró-szintű modell érhető el — méret- és kompromisszum-döntés, nem magas Qts „ellenpárja”. A passzív radiátor szintén külön topológia (tömeg + rugó), nem helyettesíti a fenti Qts-sávok logikáját.
Vas — ekvivalens légköbméret
A Vas (Equivalent Compliance Volume) azt a levegőtérfogatot fejezi ki, amely ugyanolyan rugalmas (kompresszibilis) viselkedést mutat, mint a hangszóró membránjának felfüggesztési rendszere. Literben vagy köbméterben adják meg.
Egyszerűbben: ha egy hangszórónak Vas = 50 liter, akkor a membránja olyan "lágy", mint egy 50 literes zárt dobozban lévő levegő. Ez közvetlen hatással van a szükséges dobozvolumenre.
Összefüggés az Fs-sel és a membrán méretével: Nagy Sd (aktív membrán-felület) és puha felfüggesztés → nagy Vas. Kis Sd, kemény felfüggesztés → kis Vas. Ez az oka, hogy ugyanolyan méretű, de eltérő célra tervezett hangszórók Vas-értéke akár 10:1 arányban is eltérhet.
Práktikus vonatkozás: A zárt doboz nem csak a Vas szorzójából adódik — ugyanakkora Vas mellett is teljesen más térfogat kell például Qts = 0,25-höz és Qts = 0,5-höz, ha ugyanazt a célzott zárt doboz-Q értéket (Qtc, pl. Butterworth 0,707) szeretnéd. A klasszikus összefüggés: Vb = Vas / ((Qtc/Qts)² − 1) (literben, ha Vas is liter). A „Vas × 0,3–1,0” csak nagyon laza, összetett tényezőket elhagyó nagyságrend; a végleges térfogat mindig Qts, Vas és a választott Qtc együtteséből jön — ezért a szimulátor. Bassreflexnél az optimum más összefüggés szerint számítható.
Xmax — maximális lineáris kitérés
Az Xmax (Maximum linear excursion) a legfontosabb hangnyomás-korlátot jelöli: az a mm-ben kifejezett értéke, amennyit a membrán mindkét irányban lineárisan elmozdulhat anélkül, hogy a mágneses mező egyenletessége megszűnik. Ha túlmész az Xmax-on, a torzítás exponenciálisan nő.
Technikailag pontosabban: az Xmax általában azt a pontot jelöli, ahol a BL-faktor (erőtényező) az alaptól mért 10%-kal csökken. Néhány gyártó 15%-ot vagy 20%-ot használ — érdemes megnézni, mi az adatlap alapja.
Másik, gyakori definíció (geometriai): sok adatlapon Xmax ≈ (tekercs aktív magasság − légrés magasság) / 2. Ez a BL-csökkenésen alapuló definíciótól jelentősen eltérő számot adhat ugyanarra a hangszóróra; vásárláskor és összehasonlításkor érdemes tudni, melyik módszert közli a gyártó.
Hangnyomás és Xmax összefüggése (alacsony frekvenciákon):
Az alacsony frekvenciákon a hangnyomást három tényező határozza meg: az Sd (aktív membrán-felület), az Xmax, és maga a frekvencia. Az összefüggés: minél alacsonyabb a frekvencia, annál több kitérésre van szükség azonos hangnyomáshoz. Ez magyarázza, miért kell szubwoofer hangszórókba 15–30 mm Xmax, miközben egy közép-mélysugárzóban 4–8 mm is elegendő.
BL — erőtényező (motorerő)
A BL (Force factor) a mágnesrendszer "ereje" — precízen: a tekercs aktív hosszának (L) és a mágneses fluxussűrűségnek (B) szorzata. Mértékegysége Tesla-méter (T·m).
Minél nagyobb a BL, annál erősebben fékezhet az elektromos kör a mechanikai mozgásra — ez csökkenti a Qes-t és általában javítja a kontrollálhatóságot. A modern prémium mélysugárzókban a BL értéke 10–20 T·m között mozog; szubwoofereknél akár 25–30 T·m is előfordul.
Fontos összefüggés: BL² / Re = a motorerő hatékony elektromos csillapítása. Ez az ún. "Electrical Damping Factor" alapja. Nagyobb BL és kisebb Re = erősebb elektromos fékezés = feszesebb basszus.
Re — DC tekercs-ellenállás
Az Re (DC Resistance) a hangszórótekercs egyenáramú ellenállása. Ez nem azonos a névleges impedanciával (ami 4 Ω, 8 Ω stb.) — az impedancia frekvenciafüggő, az Re egyenáramú mérés.
Tipikusan: Re ≈ 0.6–0.85 × névleges impedancia. Egy 8 Ω-os hangszórón az Re általában 5.5–7 Ω körül van.
Miért fontos a hangváltó tervezésekor? A hangváltó szűrőelemei az Re értékre is reagálnak — különösen az ellenállásos terhelési kompenzációnál (Zobel-hálózat). Ha az Re-t figyelmen kívül hagyod, a szűrő valós töréspontja eltér a tervezettől.
Le — tekercs-induktivitás
Az Le (Voice Coil Inductance) a hangszórótekercs mért induktivitása (mH-ban). Régebben gyakori volt ~1 kHz körüli megadás; a IEC 60268-5 és a modern gyakorlat gyakran 10 kHz-en közli, vagy frekvenciafüggő modellt (pl. Leach-, Wright-féle megközelítés), mert az 1 kHz közelében a rezonancia és a mechanikai rész hatása miatt egyetlen pont kevésbé reprezentálja a magas frekvenciás viselkedést. Adatlapnál mindig nézd meg a mérési frekvenciát / modellt. Ez az induktivitás okozza a magas frekvenciákon megfigyelhető impedanciaemelkedést, ami a hangváltótervezés egyik legbosszantóbb problémája.
Magas Le-vel rendelkező hangszóróknál a Zobel-hálózat alkalmazása szinte kötelező: egy soros R–C kör párhuzamosan a hangszóróra csatlakoztatva kiegészíti és linearizálja az impedanciakarakterisztikát. Ennek az elhagyása a hangváltó tényleges működésének eltérését okozza a szimulációhoz képest.
Összetett paraméterek és hatékonyság
SPL hatékonyság (1W/1m)
A katalógusban dB-ben megadott hatékonyság (pl. 89 dB / 1W / 1m) azt jelenti: 1 wattnyi bemenő teljesítménynél, 1 méter távolságból mérve, mekkora a hangnyomásszint. Ez logaritmikus skála: 3 dB növekedés az érzékelt hangerő duplázódásának felel meg, 10 dB kb. a kétszeresnek érzékelt hangerő.
Práktikus következmény: 86 dB-es hatékonyságú hangszóróhoz kétszer akkora teljesítmény kell ugyanolyan hangerőhöz, mint egy 89 dB-eshez. A 6 dB-es különbség négyszeresnyi teljesítményszükségletet jelent.
EBP — hatékonysági sávszélességi szorzó
Az EBP (Efficiency Bandwidth Product) egy egyszerű heurisztika a doboz-alkalmazhatóság gyors megítéléséhez: EBP = Fs / Qes.
| EBP érték | Ajánlott dobozforma |
|---|---|
| < 50 | Zárt doboz |
| 50–100 | Átmeneti (mindkettő lehetséges) |
| > 100 | Bassreflex |
Ez nem helyettesíti a szimulációt, de jó első szűrő. Az 50–100 közötti sávban különösen fontos: a táblázat nem mondja meg egyértelműen a reflex vs. zárt döntést — ott Qts, Vas, Fs és a kívánt −3 dB / hangkarakter együtt dönt, mindkét irányt érdemes szoftverben végigszámolni.
Miért mérj saját magad — és mivel?
A gyártói adatlapok néha elnagyoltak, és a gyártási tűrések miatt az egyedi példány eltérhet a névleges értéktől. Komoly DIY-esek ezért saját mérésből indulnak ki.
A saját méréshez szükséges minimum felszerelés:

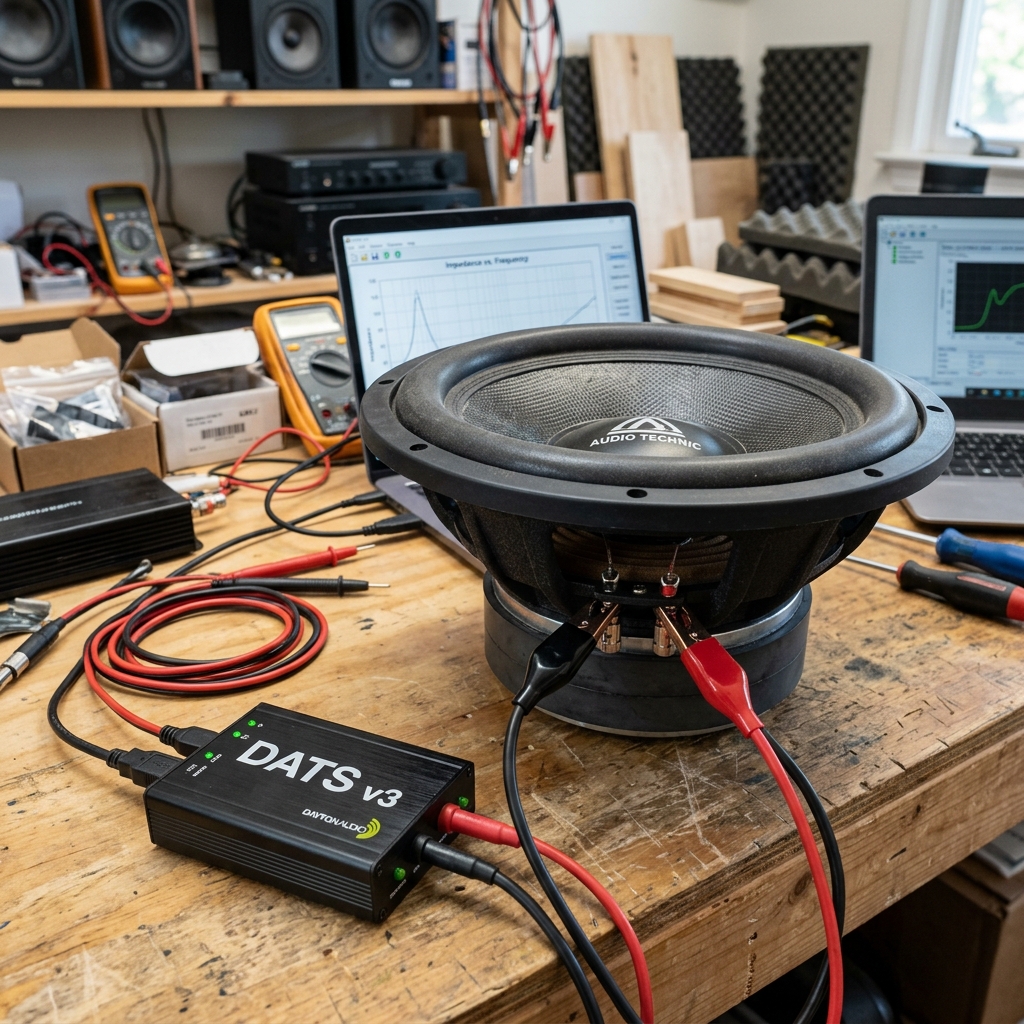

- DATS v3 (Dayton Audio) vagy hasonló USB-s impedanciamérő — ez a legolcsóbb megbízható belépő, a T/S paramétereket automatikusan számítja
- REW (Room EQ Wizard) — ingyenes szoftver, impedanciamérésre is alkalmas megfelelő hangkártyával
- Holm Impulse vagy VituixCAD mérési modul — haladó mérési és szimulációs munkához
A mérési folyamat röviden: a hangszórót szabad levegőben felfüggesztve (nem felületre fektetve, nem dobozban) impedanciamérést végzünk, a szoftver a rezonanciacsúcsból és az impedanciagörbéből kiszámolja az összes T/S paramétert.
Egy profi körökben ismert trükk: a "added mass" módszer a Vas mérésére — ismert tömeget ragasztasz a membrán közepére, ismét mérsz, és a frekvenciaeltolódásból kiszámítható a Vas. Ez pontosabb, mint a dobozos módszer kisebb hangszóróknál.
A paraméterek és a dobozszámítás kapcsolata — egy konkrét példa
Vegyünk egy tipikus SB Acoustics mélysugárzót: Fs = 30 Hz, Qts = 0.38, Vas = 55 liter, Xmax = 10 mm, BL = 13 T·m.
A Qts = 0.38 reflexhez és zárt dobozhoz is reális tartomány. Az EBP = Fs/Qes — ha Qes = 0.42, akkor EBP = 30/0.42 ≈ 71, tehát a Small-féle átmeneti (50–100) sáv közepe: itt nem következik automatikusan, hogy „reflex jobb” — mindkét irányt WinISD-ben (vagy más T/S szimulátorban) érdemes összevetni ugyanarra a hangszóróra.
Ha a példában a bassreflex variánst választjuk, optimalizált hangolással kb. 35 literes, 35 Hz-re hangolt doboz adódhat — ez egy lehetséges optimum, nem a táblázat kötelező következménye. Zárt dobozban ugyanezen adatokkal kb. 25–30 liter, a −3 dB pont 55–60 Hz körül, −12 dB/okt rolloff — más hangzás, más alkalmazás. A kettő közötti választást a szimulált válaszgörbék és a cél (mélynyomás vs. gyors, száraz basszus) adja.
Ez a gondolatmenet addig nem lehetséges, amíg a paraméterek csupán számok — amint érted őket, a tervezés logikussá válik.
Összefoglalás
A hangszóró paraméterek nem a gyártók titkos nyelvezete — ezek egy mérnöki leíró rendszer, ami pontosan megmondja, milyen dobozba való a hangszóró, mire alkalmas, és mire nem. A legfontosabb paraméterek: Fs (rezonanciapont), Qts (csillapítás, dobozválasztó), Vas (membrán rugalmassága), Xmax (maximális lineáris kitérés), BL (motorerő), és SPL hatékonyság.
Ha ezeket megérted, nemcsak vásárolni tudsz — tervezni is tudsz. Ez az a különbség, ami elválasztja a DIY audiofilt a véletlenszerűen összerakott dobozokat építőktől.
Szerzői megjegyzés: A cikkben szereplő mérési módszerek és szimulációs elvek a Thiele–Small elmélet nyilvánosan elérhető irodalmán, valamint az AES (Audio Engineering Society) vonatkozó szabványain alapulnak.
